? 耐精度高可靠性 ? 抗電磁干擾 ? 結構及安裝方式簡單

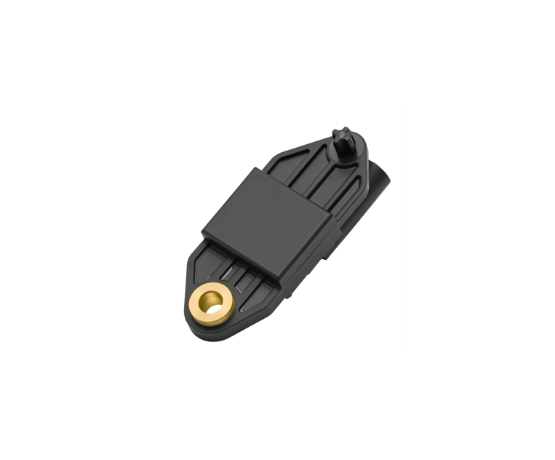

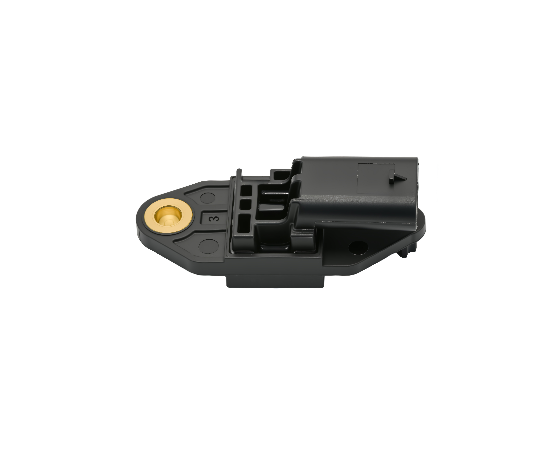

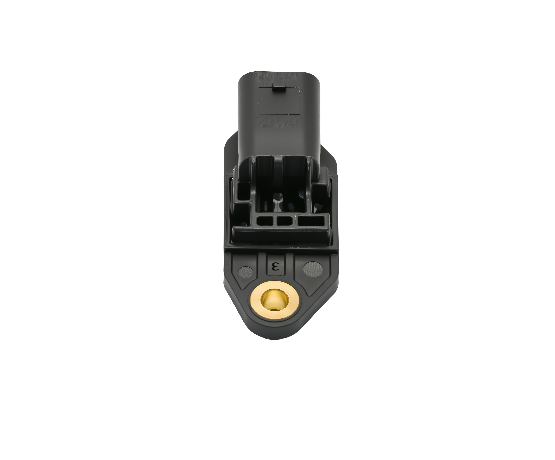

空擋及空倒擋傳感器在安裝方式上采用定位銷加襯套定位的方式，在襯套上可 以固定螺栓以固定在變速箱換擋機構上。傳感器由連接頭和殼體組成，連接頭包含端子，殼體包含襯套，兩個零部件機械裝配后進行灌膠固化，結構簡單方便，耐久可靠。

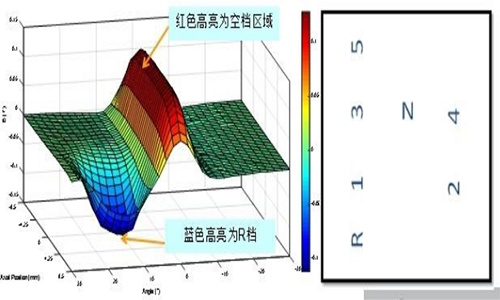

該傳感器采用最新的 Melexis3D 霍爾芯片，芯片可以感應到磁場角度的變化，該傳感器及磁鐵有特殊的磁路設計，以便實現傳感器檢測倒擋/空擋/前進擋的不同要求。其中 R 檔的實現通過一個反向磁鐵來實現。
該空倒擋傳感器及磁鐵安裝在手動變速箱換擋結構上，用于檢測變速箱的空擋，倒擋及前進擋，并把不同的占空比信號反饋給 ECU。ECU 根據傳感器反饋的信號會進行點亮倒車燈等指示。傳感器及磁鐵的匹配使用可以用于變速箱空擋/倒擋/前進擋的探測及監控。
